Os modernos sistemas de energia fora da rede e de emergência exigem hardware que combine conversão CA estável, carregamento integrado de baterias e proteções elétricas abrangentes. Este artigo explora a funcionalidade principal, os cenários práticos de implantação, os mecanismos de proteção integrados e os recursos de comunicação do hardware do carregador inversor multifuncional, ajudando os criadores de sistemas e os usuários finais a entender os principais critérios ao selecionar unidades combinadas de conversão de energia CC-CA para locais remotos, instalações móveis e aplicações de backup doméstico.
- 1. Compreendendo os fundamentos da unidade combinada inversor-carregador
- 2. Qualidade da forma de onda de saída e compatibilidade de carga no mundo real
- 3. Sistema de carregamento integrado e gerenciamento de bateria de três estágios
- 4. Desempenho de transferência ATS e continuidade do sistema durante mudanças de potência
- 5. Camadas de proteção integradas para confiabilidade operacional de longo prazo
- 6. Portas de comunicação de hardware e possibilidades de monitoramento remoto
- 7. Ambientes operacionais adequados e notas de instalação mecânica
- 8. Perguntas técnicas frequentes
- 9. Considerações finais para integradores de sistemas

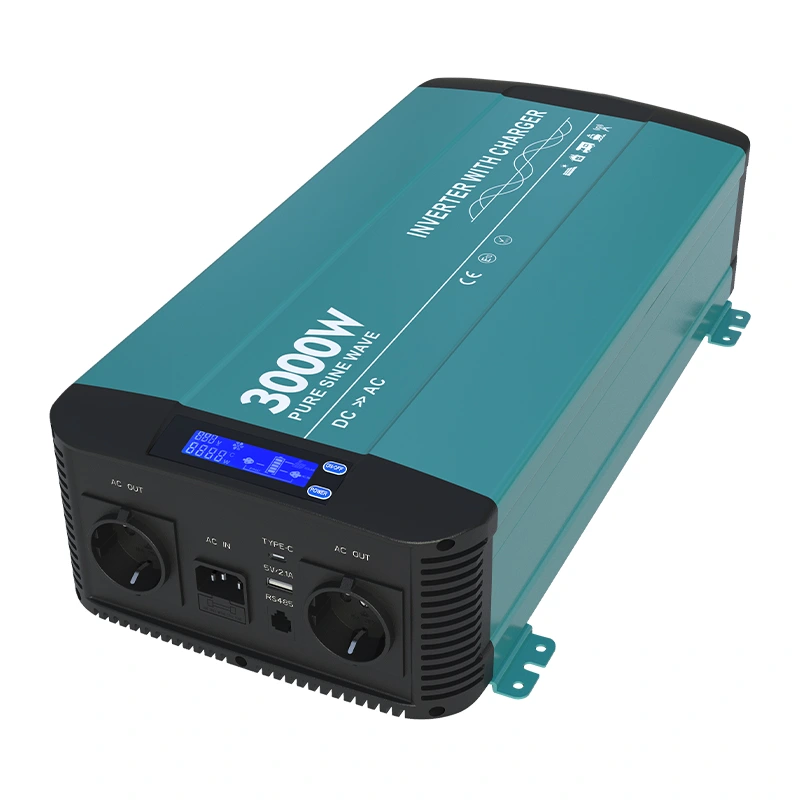

Muitas instalações de energia remotas enfrentam desafios ao coordenar inversores separados e carregadores de bateria externos, pois o tempo incompatível ou os limites de tensão incompatíveis podem degradar a saúde da bateria e reduzir a estabilidade geral do sistema.Inversor de onda senoidal pura 3000w com carregador HK3000PCcombina inversão DC-AC e carregamento de bateria AC-DC dentro de um único chassi compacto, eliminando a complexidade de coordenar vários componentes de energia discretos para projetos de energia fora da rede, móveis ou em espera. As unidades multifuncionais simplificam os layouts de fiação e eliminam pontos de falha na cadeia de energia, o que traz vantagens tangíveis para usuários que trabalham com configurações de campistas, locais de trabalho remotos e configurações de backup residenciais onde a disponibilidade contínua de energia tem grande importância prática. Ao montar sistemas de energia independentes, cada cabo adicionado e dispositivo separado cria potenciais pontos fracos, portanto, arquiteturas de hardware consolidadas merecem consideração cuidadosa durante as fases de planejamento.
1. Compreendendo os fundamentos da unidade combinada inversor-carregador
Um carregador-inversor combinado desempenha duas funções principais dentro de um ecossistema de energia baseado em armazenamento. Primeiro, ele pega a corrente contínua armazenada em bancos de baterias de chumbo-ácido ou de lítio e a converte em corrente alternada, de acordo com as especificações padrão dos equipamentos elétricos domésticos. Em segundo lugar, sempre que uma fonte CA externa se torna acessível, o circuito do carregador integrado retira energia da rede ou do gerador para recarregar automaticamente as baterias conectadas. Este design de função dupla elimina a necessidade de os usuários alternarem manualmente entre o hardware do carregador independente e os módulos inversores.
- Mudança perfeita entre inversão alimentada por bateria e fluxos de trabalho de carregamento alimentados pela rede elétrica
- Painel LCD unificado para visualizar métricas críticas de tempo de execução, incluindo leituras de tensão e potência
- Disjuntor CA integrado no caminho de entrada CA principal para segurança do circuito suplementar
- Portas USB-A e Type-C dedicadas que oferecem carregamento conveniente e direto de dispositivos em baixa tensão
A dimensão física e o peso desempenham papéis significativos para os instaladores. A unidade ocupa 489×252×118 milímetros e pesa 8,8 quilogramas, tornando viável a instalação na parede para gabinetes fixos e móveis. Os suportes de montagem integrados na caixa de metal simplificam a fixação segura em superfícies sólidas, quer os usuários configurem o hardware em armários de utilidades, compartimentos de veículos ou gabinetes protegidos ao ar livre. Deve ser sempre mantido um espaço adequado em torno das grelhas de ventilação; o fluxo de ar obstruído acionará proteções térmicas e restringirá a capacidade de saída disponível sob cargas operacionais pesadas.
2. Qualidade da forma de onda de saída e compatibilidade de carga no mundo real
A saída de onda senoidal pura constitui um dos diferenciais mais importantes em comparação com alternativas senoidais modificadas. A distorção harmônica total mantida abaixo de cinco por cento replica as características da forma de onda fornecida pela rede pública. Isto é muito importante ao operar eletrônicos de consumo sensíveis, motores indutivos, compressores de refrigeração e equipamentos de nível laboratorial. Dispositivos contendo enrolamentos de motor ou placas de controle internas complexas geralmente ficam mais quentes, produzem ruído adicional ou apresentam vida útil reduzida quando alimentados com sinais de energia senoidais modificados distorcidos.
A produção contínua nominal atinge 3.000 watts, com capacidade de pico atingindo 6.000 watts sustentados por intervalos de dois segundos. A classificação de surto lida com a alta corrente de partida que ocorre no instante em que os aparelhos indutivos começam a girar seus motores. Sem margem de sobretensão adequada, os inversores podem desarmar as proteções contra sobrecarga sempre que compressores, bombas de água ou motores de máquinas de lavar tentam ciclos de inicialização. As opções de tensão de saída configuráveis de fábrica abrangem famílias de 100-120 VCA e 200-240 VCA, juntamente com configurações de frequência selecionáveis de 50 Hz ou 60 Hz para atender às normas elétricas regionais. A eficiência mínima de conversão de carga total é registrada em 89%, enquanto a eficiência operacional máxima chega a 92%. Maior eficiência se traduz em menos desperdício de energia na forma de calor, preservando a capacidade armazenada da bateria para cargas reais do usuário final, em vez de perdas térmicas dentro da eletrônica de potência.
Inversor de onda senoidal pura 3000w com carregador HK3000PCsuporta isolamento galvânico completo entre o lado CC de entrada e os circuitos de saída CA. O isolamento total de entrada e saída adiciona uma importante camada de segurança, limitando a propagação de falhas em caso de falhas de aterramento ou erros de fiação dentro dos circuitos de baterias conectados. Este recurso de isolamento recebe muitos elogios entre instaladores profissionais que constroem sistemas para locais com riscos elevados de segurança elétrica, como ambientes marítimos e aplicações de veículos móveis onde a condensação e a vibração aumentam as chances de eventos acidentais de curto-circuito.
| Parâmetro de desempenho | Valor da especificação |
|---|---|
| Potência de saída CA contínua | 3000W ±5% |
| Duração da potência de pico de surto | 6000 W por 2 segundos |
| Distorção Harmônica Total | Abaixo de 5% |
| Eficiência mínima de carga total | 89% |
| Eficiência Geral Máxima | Até 92% |
3. Sistema de carregamento integrado e gerenciamento de bateria de três estágios
O carregador CA-CC interno segue a lógica clássica de carregamento de três estágios: fase de corrente constante em massa, fase de tensão constante de absorção e fase de manutenção de flutuação. Esse perfil de carga bem estabelecido otimiza os ciclos de recarga para produtos químicos de baterias de chumbo-ácido. Durante a fase inicial, o carregador fornece a corrente máxima permitida para aumentar rapidamente a tensão da bateria. Uma vez atingido o limite de tensão de absorção alvo, a unidade passa para o estágio de absorção, mantendo a tensão constante enquanto a corrente de carga diminui naturalmente. Quando a corrente cai para cerca de dez por cento da magnitude nominal de carga, o hardware entra no estágio de flutuação, aplicando uma tensão de manutenção mais baixa para neutralizar a autodescarga sem sobrecarregar as placas das células.
A correção do fator de potência atinge valores superiores a 0,95 sob carga máxima de carga. O forte desempenho do fator de potência reduz o consumo de energia reativa proveniente da fonte CA, colocando uma demanda mais suave sobre geradores portáteis ou tomadas de rede de capacidade limitada. A entrada CA aceita ampla faixa de tensão de rede; para a variante 230 VCA, a janela de entrada CA operacional vai de 180 VCA a 260 VCA. A ampla tolerância de entrada significa que o carregador pode continuar funcionando mesmo quando a saída do gerador oscila fora dos valores nominais ideais, o que acontece frequentemente em hardware de gerador portátil operando sob condições de carga flutuantes.
A corrente de carga máxima difere de acordo com a variante de tensão de entrada CC. Os modelos DC de 12 volts suportam saída de carga de até quarenta A, enquanto as versões DC de 24 volts oferecem saída de carga de até 20 A. Os projetistas do sistema devem combinar a corrente máxima do carregador com a taxa de carga recomendada publicada pelos fabricantes de baterias. Correntes de carga excessivamente altas aceleram a degradação da bateria; por outro lado, a corrente de carga subdimensionada prolonga desnecessariamente os tempos de recarga. O emparelhamento cuidadoso da capacidade do banco de baterias com a capacidade do carregador garante um desempenho ideal do ciclo de vida da bateria a longo prazo.
4. Desempenho de transferência ATS e continuidade do sistema durante mudanças de potência
A chave de transferência automática (ATS) integrada controla a alternância entre a alimentação CA derivada da bateria e a fonte de alimentação externa de entrada. O tempo de transferência é registrado abaixo de 16 milissegundos. Os eletrodomésticos mais comuns toleram breves interrupções desta magnitude sem serem totalmente desligados. Essa característica oferece continuidade próxima ao nível UPS para muitas cargas conectadas. Os usuários devem ter em mente que determinados hardwares de computação industrial altamente sensíveis ainda podem exigir unidades UPS verdadeiramente on-line adicionais upstream se a transferência de zero milissegundos se tornar um requisito operacional absoluto.
O hardware do relé interno cuida das tarefas de comutação do circuito físico. As classificações dos relés diferem entre as variantes do produto: as configurações de 110 VCA implementam relés com classificação de 30 A e os modelos de 230 VCA implementam relés com classificação de 16 A. O disjuntor CA integrado no lado da entrada da rede elétrica fornece proteção contra desconexão de sobrecorrente para alimentação CA de entrada, complementando a segurança do relé. Quando a energia da rede elétrica retorna após um evento de interrupção, a lógica ATS roteia automaticamente as cargas para uma fonte CA externa, ativando simultaneamente o circuito interno do carregador para reabastecer as reservas de energia da bateria. Este comportamento sem interferência torna o hardware adequado para instalações remotas autônomas, onde os operadores humanos não conseguem responder rapidamente a eventos de restauração da rede.
5. Camadas de proteção integradas para confiabilidade operacional de longo prazo
O robusto conjunto de proteção multicamadas protege o próprio hardware do carregador do inversor e a bateria conectada e o equipamento de carga. No lado da entrada CC, as proteções cobrem a defesa contra polaridade reversa por meio de fusível interno, corte de baixa tensão e condições de desligamento por sobretensão. A proteção contra polaridade reversa oferece defesa crítica contra erros de fiação do instalador ao conectar cabos de bateria de bitola pesada. Sem essa proteção, os terminais invertidos da bateria podem destruir permanentemente os componentes eletrônicos de conversão de energia em instantes.
No lado da saída CA, a unidade responde a ocorrências de curto-circuito, situações de sobrecarga sustentada e eventos de sobreaquecimento interno. Sempre que a temperatura interna ultrapassa o limite operacional seguro, a proteção térmica aciona o procedimento de desligamento para evitar danos permanentes aos componentes. Os ventiladores de resfriamento regulados por temperatura e carga ajustam a velocidade de rotação de forma dinâmica. Os ventiladores giram mais rápido apenas sob carga de trabalho pesada ou alta temperatura interna; sob condições de carga leve, o ruído do ventilador permanece mínimo, um benefício importante para instalações internas residenciais ou em cabines onde o conforto acústico é importante para os ocupantes.
Cada condição de proteção aciona sinais de feedback visíveis através do display LCD do painel frontal, permitindo a solução de problemas sem abrir a caixa do equipamento. Ser capaz de ler códigos de falha diretamente da tela local acelera o trabalho de diagnóstico para técnicos no local que atendem locais de energia remotos.Inversor de onda senoidal pura 3000w com carregador HK3000PCconsolida muitas respostas de proteção diferentes dentro de uma única unidade, eliminando a necessidade de empilhar muitos módulos de proteção externos separados em torno da arquitetura do sistema de energia.
6. Portas de comunicação de hardware e possibilidades de monitoramento remoto
Uma porta de comunicação RS‑485 com conector físico estilo RJ‑11 permite capacidade de monitoramento remoto. Os usuários podem opcionalmente conectar um painel de controle remoto LCD externo posicionado longe do chassi do carregador inversor principal. Isto é conveniente para instalações onde o hardware de energia principal fica dentro de compartimentos de armazenamento no subsolo ou armários de utilidades, enquanto os operadores desejam observar as leituras de status dos espaços da área de estar. A conectividade Ethernet existe como uma atualização opcional para configurações de supervisão mais avançadas.
Através do barramento RS‑485, os sistemas de monitoramento host podem extrair conjuntos de dados em tempo real, incluindo tensão da bateria, potência de saída, sinalizadores de modo operacional e indicadores de falha ativos. Para integradores de sistemas que constroem implantações de microrredes maiores, isso abre caminhos para integração de hardware em plataformas de monitoramento local de nível superior. Lembre-se de que as práticas de fiação RS-485 devem respeitar as diretrizes do setor para sinalização diferencial de longa distância; a seleção adequada de cabos e o aterramento ajudam a evitar a corrupção de dados causada por ruído elétrico proveniente de condutores de energia de alta corrente próximos.
7. Ambientes operacionais adequados e notas de instalação mecânica
A faixa de temperatura ambiente nominal de carga total se estende de zero grau Celsius até mais quarenta graus Celsius. Quando a temperatura ambiente sobe para sessenta graus Celsius, o hardware reduz automaticamente a capacidade de saída disponível para setenta por cento da potência nominal. A janela de temperatura de armazenamento vai de zero a setenta graus Celsius para períodos não operacionais. A tolerância à umidade atinge um máximo de noventa e três por cento de umidade relativa em condições ambientais sem condensação. A condensação representa um importante fator de risco; locais com formação de orvalho devem garantir ventilação adequada para manter as placas de circuito interno secas.
A orientação de montagem deve seguir os desenhos mecânicos do fabricante. Mantenha espaço suficiente próximo às aberturas de ventilação do ventilador para que o ar quente de exaustão possa escapar livremente. Evite vedar a unidade dentro de um gabinete pequeno totalmente fechado sem ventilação de exaustão dedicada, pois o calor retido ativa a redução térmica e eventos frequentes de desligamento de proteção. Ao selecionar a bitola do cabo da bateria, sempre leve em consideração as altas magnitudes de corrente do lado CC associadas aos níveis de potência de três mil watts; cabos subdimensionados introduzem queda de tensão resistiva excessiva e criam pontos perigosos de superaquecimento ao longo da fiação.
8. Perguntas técnicas frequentes
Sim. O circuito de entrada CA aceitará saída de geradores portáteis de tamanho adequado. Mantenha a tensão de saída do gerador dentro da janela operacional de entrada CA publicada. Esteja atento à capacidade de pico do gerador; A classificação de watts contínuos do gerador deve exceder confortavelmente a carga máxima mais o consumo de carga CA auxiliar aplicado simultaneamente nos terminais do gerador. A saída do gerador de baixa qualidade com extrema flutuação de tensão pode desencadear respostas de proteção internas.
A curva de carga flutuante de absorção em massa nativa de três estágios foi originalmente projetada para bancos de baterias de chumbo-ácido inundadas, AGM e tipo gel. Ao implantar conjuntos de baterias de íons de lítio, os usuários devem verificar a compatibilidade do sistema de gerenciamento de bateria em relação aos pontos de ajuste de tensão do carregador. Algumas baterias de lítio requerem perfis de carregamento modificados; nesses cenários, pode ser necessário hardware externo de carregador de bateria dedicado.
Embora exista um fusível interno de polaridade reversa dentro da unidade, as práticas recomendadas do setor recomendam fortemente a instalação de um fusível com classificação de alta corrente diretamente no condutor positivo da bateria, a uma curta distância física dos terminais da bateria. Este fusível externo protege o próprio cabeamento da bateria em eventos catastróficos de curto-circuito externos ao gabinete do carregador do inversor.
O isolamento galvânico cria separação elétrica entre o circuito CC da bateria e os circuitos de saída CA. Isto inibe o fluxo de corrente de falta entre domínios durante incidentes de falta à terra, melhora a segurança em instalações móveis e marítimas e reduz algumas categorias de acoplamento de ruído elétrico entre o banco de baterias e os dispositivos do lado CA conectados.
9. Considerações finais para integradores de sistemas
O hardware do carregador inversor tudo-em-um simplifica muitas construções de sistemas de energia fora da rede e de reserva, consolidando a inversão, o carregamento da bateria, a comutação automática de transferência e diversas funções de proteção em um único chassi. Ao avaliar o hardware de conversão de energia, olhe além dos valores contínuos da taxa de watts; reserve um tempo para avaliar a capacidade de tratamento de surtos, a pureza da forma de onda, a integridade dos recursos de proteção integrados, o tempo da chave de transferência e as interfaces de monitoramento disponíveis. Cada uma dessas especificações molda a confiabilidade do sistema no mundo real no dia a dia.
Todo projeto de sistema de energia começa com uma auditoria completa de carga. Documente o consumo de potência para cada aparelho que deverá funcionar, observe as cargas indutivas com grandes correntes de partida e defina limites aceitáveis de profundidade de descarga da bateria antes de selecionar a combinação de banco de baterias e inversor-carregador. O pré-planejamento cuidadoso evita frustrações operacionais após a conclusão da instalação do hardware.Inversor de onda senoidal pura 3000w com carregador HK3000PCadapta-se perfeitamente a projetos que exigem saída contínua de três mil watts e, ao mesmo tempo, desejam capacidade de carregamento integrada sem montar uma coleção de retalhos de componentes separados do sistema de energia.
Para obter experiência de fabricação de nível profissional por trás deste hardware, você pode explorar os recursos publicados porNingbo Kosun Nova Energia Co., Ltd.Documentação de engenharia, desenhos dimensionais e folhas de especificações completas fornecem mais profundidade para avaliadores técnicos que preparam projetos de sistemas.
